Neue Laser gibt es unter anderem bei Sintech (Artikelnummer: 17630). Um den Laser zu tauschen, muss das Laufwerk ausgebaut werden. Weiter geht es dann hier.

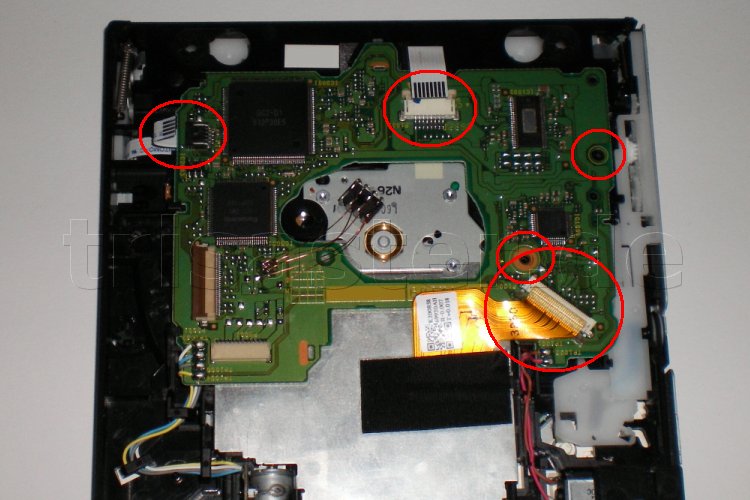

Als erstes müssen die beiden Schrauben und die 3 Kabel gelöst werden.

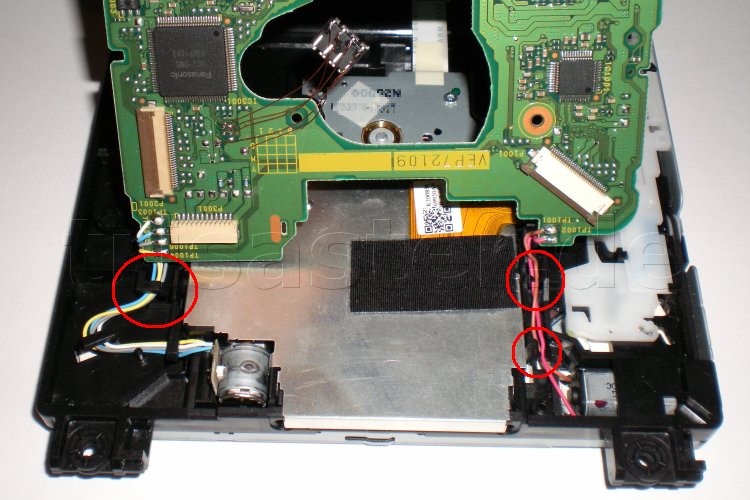

Nun die beiden Kabel aus der Halterung nehmen, damit die Platine richtig gekippt werden kann.

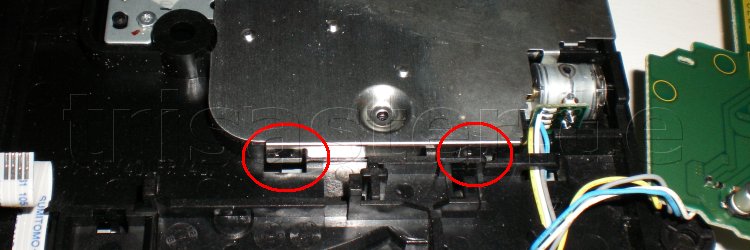

Danach sieht man das Blech, welches den Laser verdeckt. Es ist mit einer Schraube befestigt. Um es ab zu bekommen, müssen die beiden "Laschen" etwas zur Seite biegen, das Blech anheben...

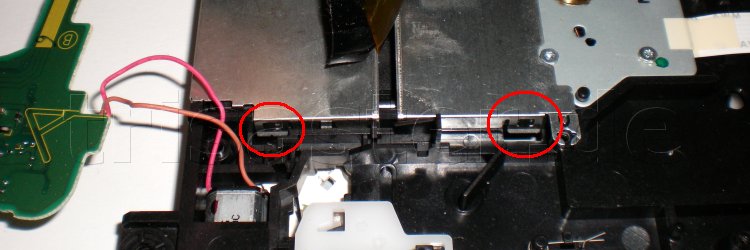

... und das gleiche dann auf der anderen Seite auch. Klebestreifen vom Laser lösen und Blech entfernen.

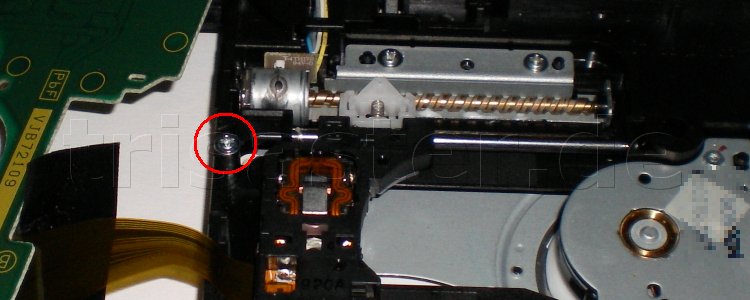

Die markierte Schraube entfernen um die Stange zu entsichern.

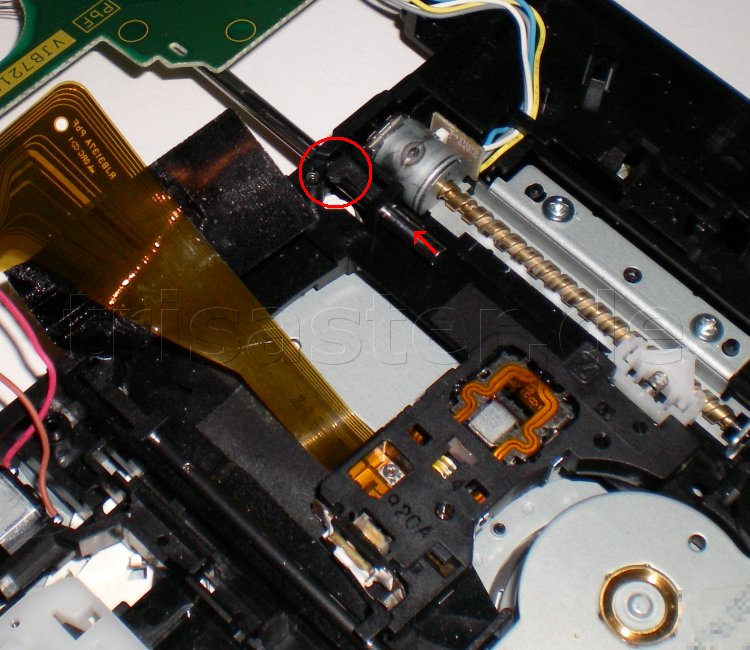

An der eingekreisten Stelle muss der Kunststoff etwas nach oben gebogen werden. Dann lässt sich die Stange raus schieben. Den Laser kann man dann an dieser Seite raus heben und danach auch auf der anderen.

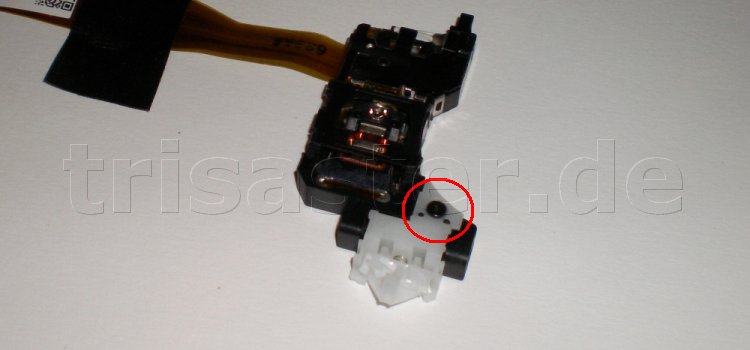

Jetzt ist der Laser draußen. Schraube lösen, um das weiße Plastikteil an den neuen Laser zu schreuben.
Dann alles wieder rückwärts, bis das Laufwerk wieder zusammengebaut ist. Das Poti des Lasers muss in der Regel nicht justiert werden. Die ESD Lötbrücke erst entfernen, wenn das Laufwerk zusammengebaut ist! Einbauen und testen
