Diese Anleitung zeigt, wie man eine Xb360 (alte Modellreihe) bis zum Mainboard zerlegt.
[Bild von den Schrauben kommt noch]

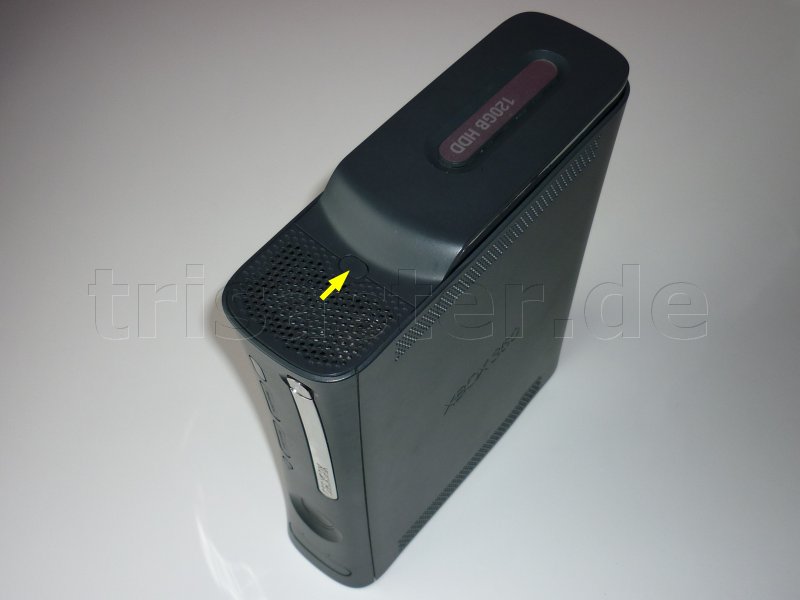

Entferne die Festplatte (falls vorhanden), ...
... sowie das Faceplate.

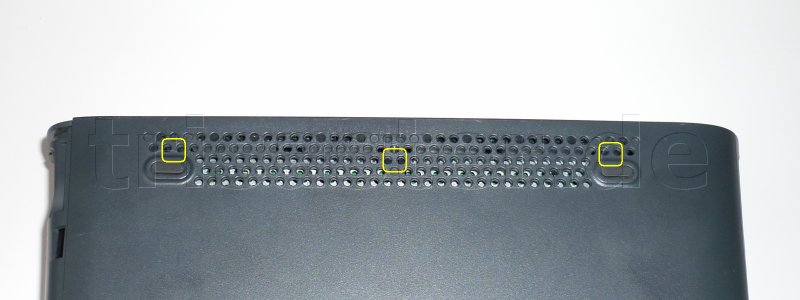

Als nächstes ist die Abdeckung unten dran. Diese ist mit Nasen eingehakt, die du rein drücken musst (siehe Markierung). Fange vorne auf einer Seite an, dann die andere Seite, danach die mittleren auf den beiden Seiten und zu guterletzt die hinteren beiden. Zieh die Abdeckung dabei stehts von der Konsole weg.

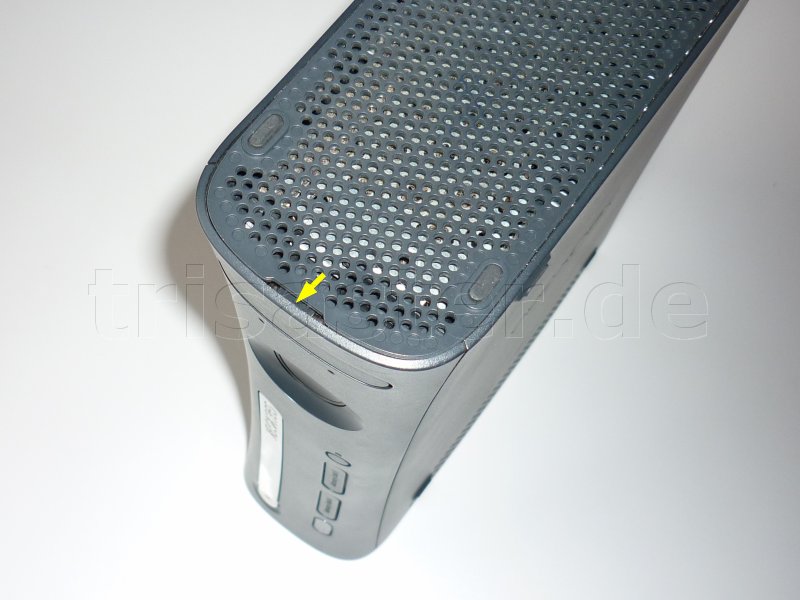

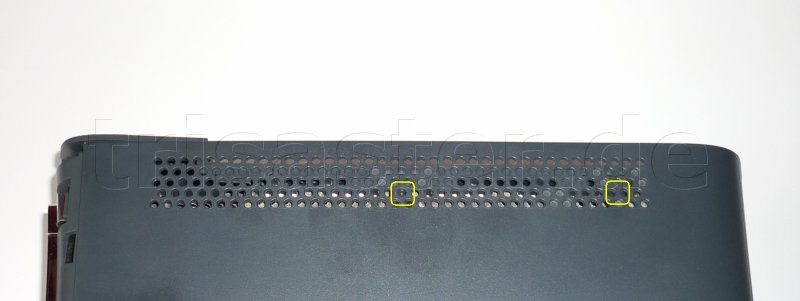

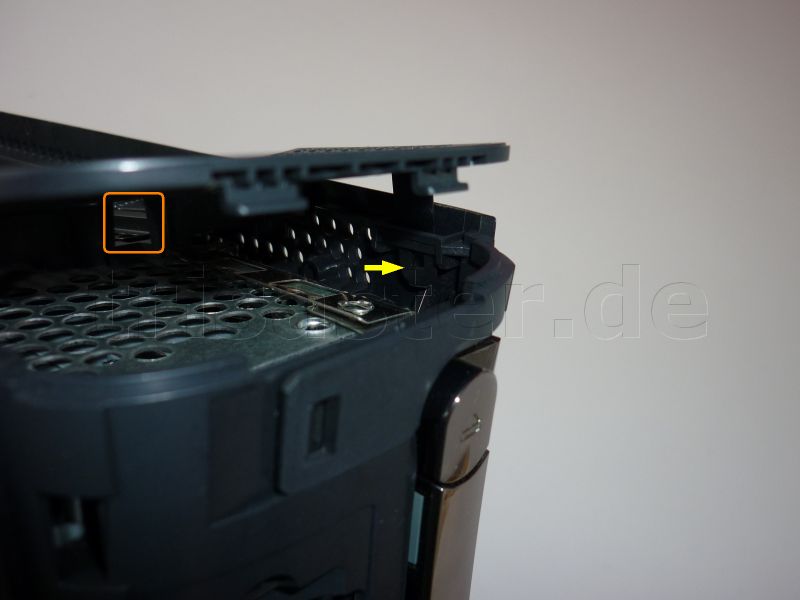

Oben musst du mit dem Schraubenzieher von hinten durch das Loch (orange markiert) und dann die Nase (gelber Pfeil) von der Gehäusewand weg drücken. Auf der anderen Seite ist es nochmal genau das Gleiche.

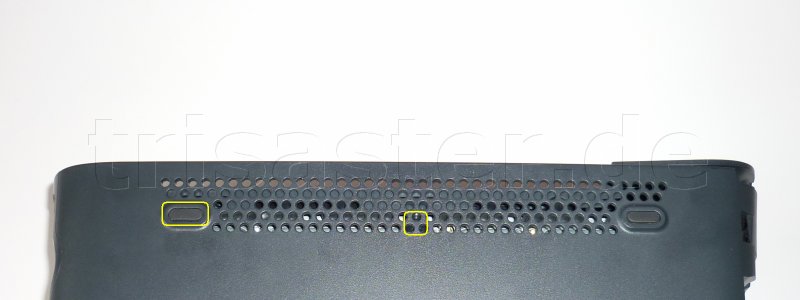

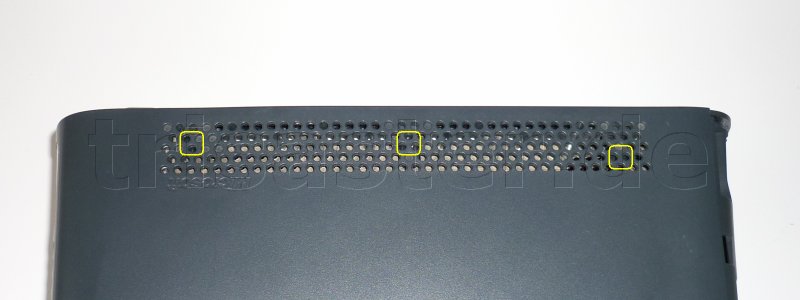

Hast du das geschafft, geht es genau so weiter wie unten, mit dem kleinen Unterschied, dass sich eine Nase hinter einem Gummifuß befindet.

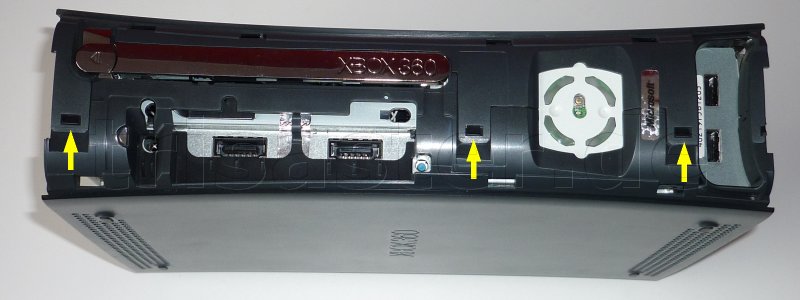

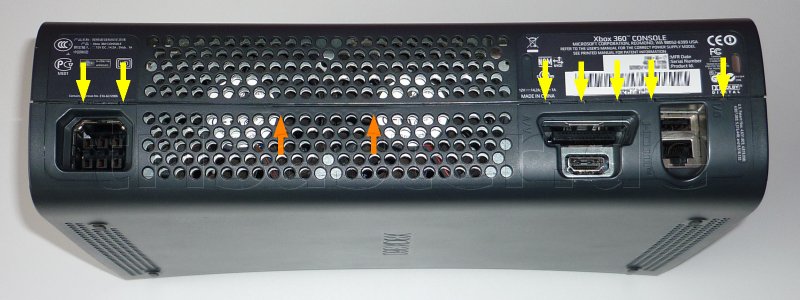

An der Hinterseite ist das Gehäuse ebenfalls mit Nasen geklammert. Drücke die beiden Gehäusehälften an der linken Seite auseinander und währenddessen mit einem Schraubenzieher von links nach rechts in die mit den gelben Pfeilen markierten Stellen, Druck leicht nach oben geneigt. Drücke nach den ersten beiden Nasen auf die mit den orangenen Pfeilen markierten Stellen, um es dort auseinander zu bekommen.
Nun noch an der Vorderseite die beiden Gehäusehälften voeinander Trennen, und der Boden lässt sich abnehmen.

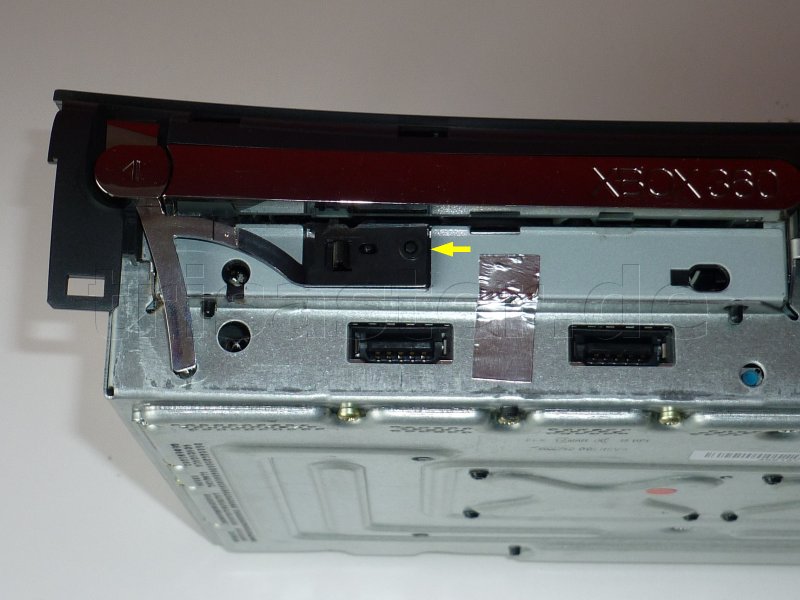

Entferne den Eject-Taster.

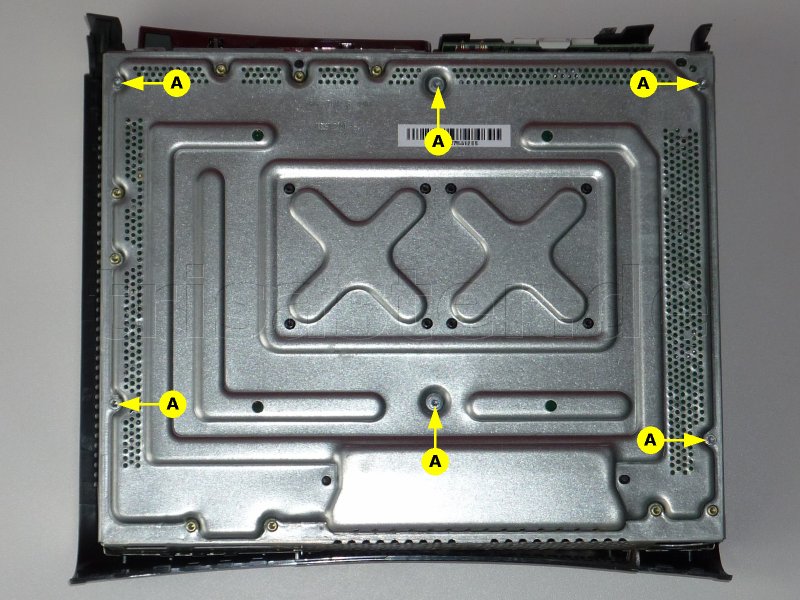

Löse die 6 Schrauben, um den Deckel zu entfernen.

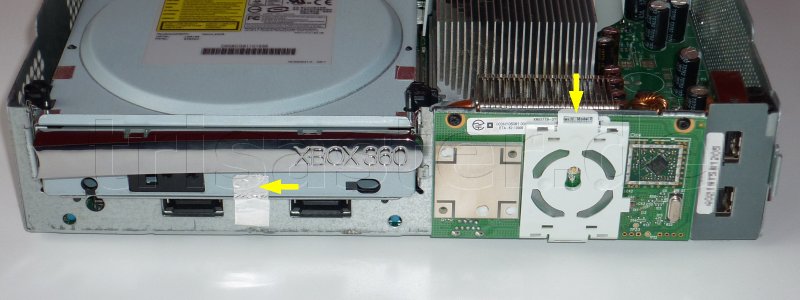

Im nächsten Schritt ziehst du den Klebestreifen vom Laufwerk und nimmst das Plastikteil vom RF-Modul (rechts), ...

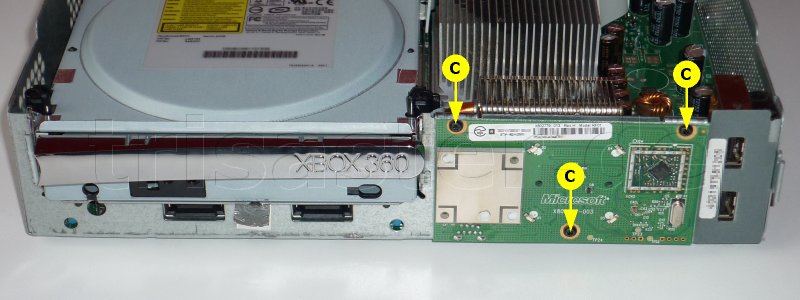

... um dann die 3 Schrauben zu lösen und das RF-Modul zu entfernen.

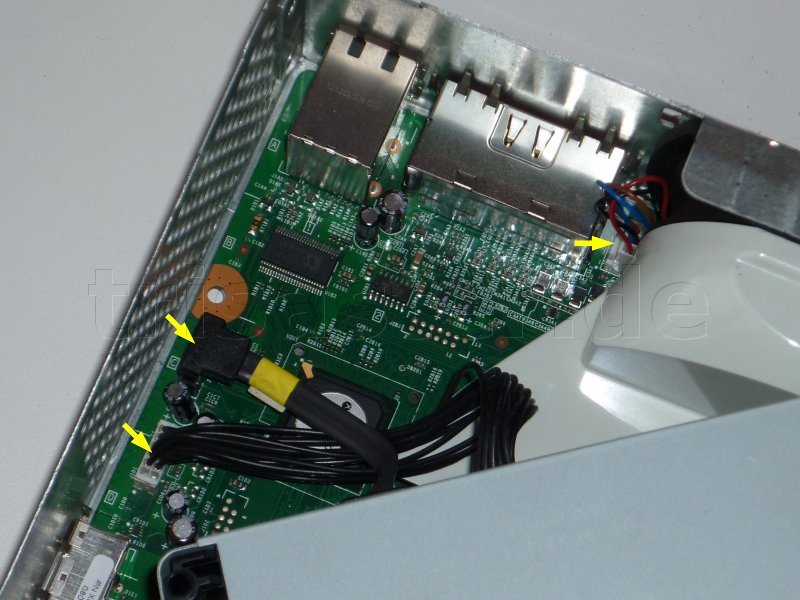

Hebe das Laufwerk raus, zieh die beiden Stecker raus, sowie den Stecker vom Lüfter.

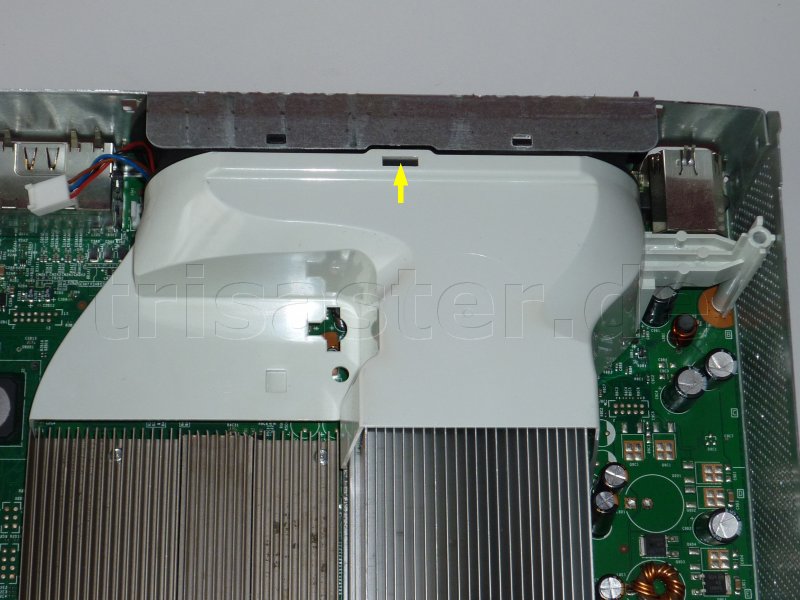

Den Luftkanal bekommst du runter, indem du mit einem Schraubenzieher in das Loch (hinten) stichst, um die Nase weg zu drücken.

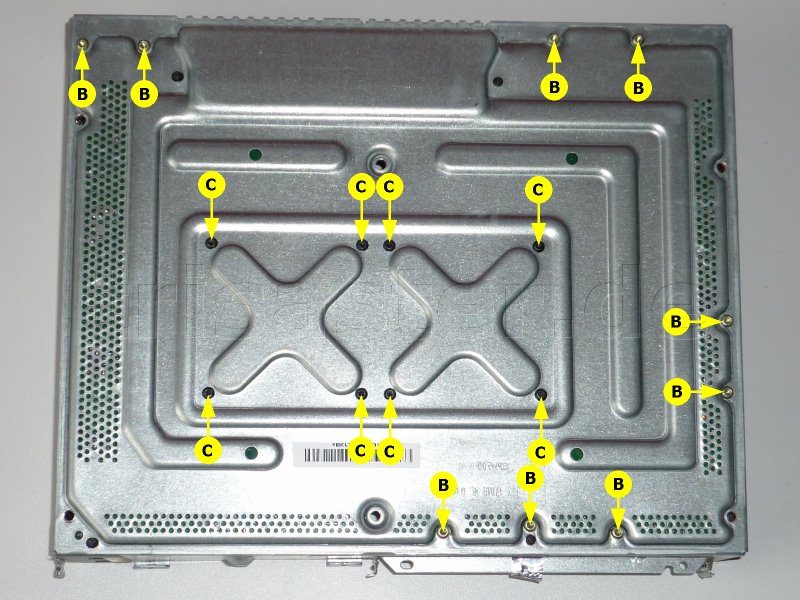

Schraube die restlichen Schrauben von unten raus und du kannst das Mainboard aus dem Käfig nehmen.

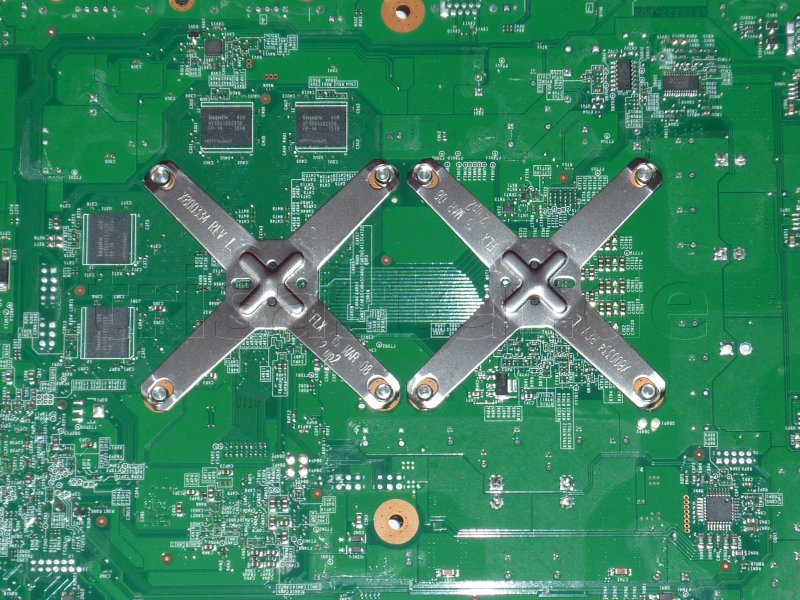

Jetzt müssen noch die Klammern vom Kühlkörper ab. Das geht auch etwas schwierig. Du musst mit einem Schraubenzieher versuchen an einer Seite die Klammer von dem Bolzen weg zu drücken und dann vom Mainboard weg. Hast du eine Ecke lose, gehst du zu einer daneben über. Die anderen beiden sind sind danach ein Kinderspiel.

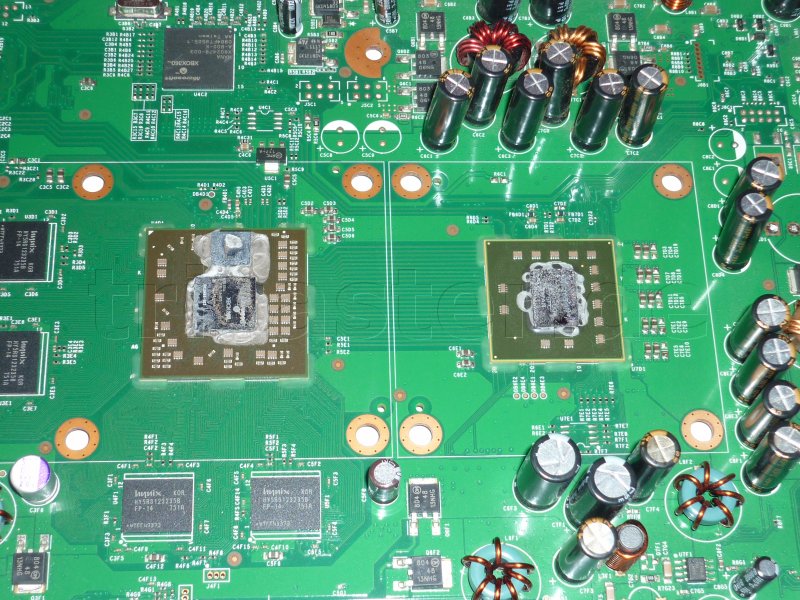

Wenn du den Kühler entfernst, sollte das wie auf dem folgenden Bild aussehen, hier originale Wärmeleitpaste. Sieht sie sehr anders aus, handelt es sich wahrscheinlich nichtum originale Wärmeleitpaste.
Die Wärmeleitpaste von Microsoft lässt sich so wie sie ist nur ganz schlecht entfernen.
Wenn du aber einen Heißluftfön hast, erwärme die Wärmeleitpaste leicht (nur warm, nicht heiß!) und du kannst sie ganz leicht grob mit einem Wattestäbchen entfernen. Das sieht dann so aus.
Jetzt noch mit Isopropanol den Rest runter rubbeln, bis die Fläche komplett glänzt.

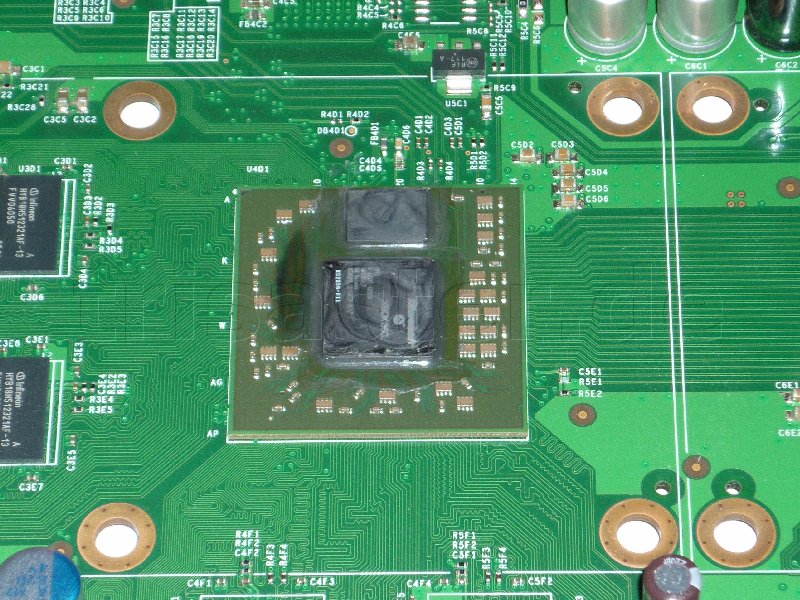

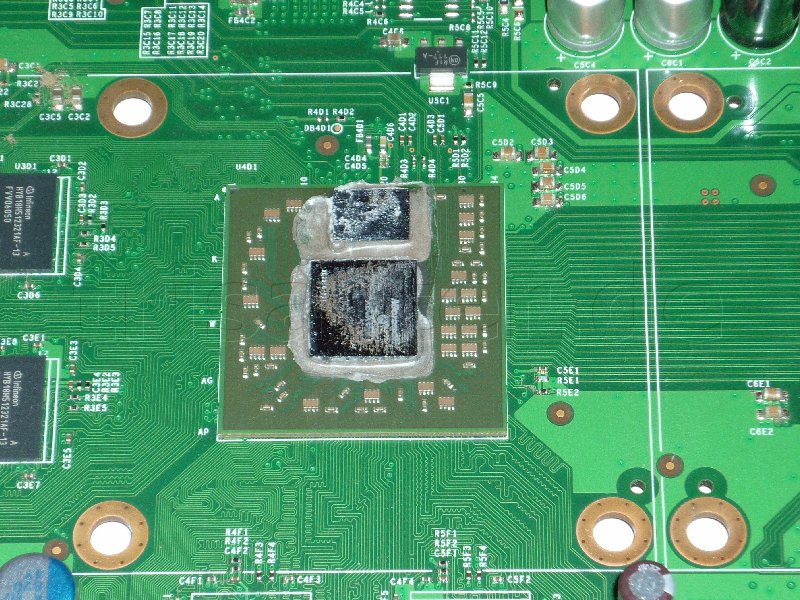

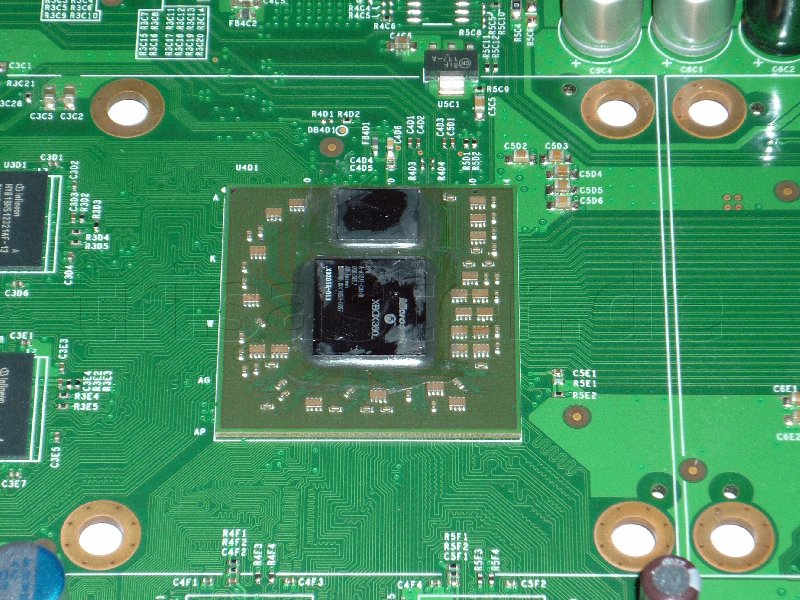

Hier ist die Wärmeleitpaste in der Mitte komplett weg (glänzt), am Rand noch nicht (matt).

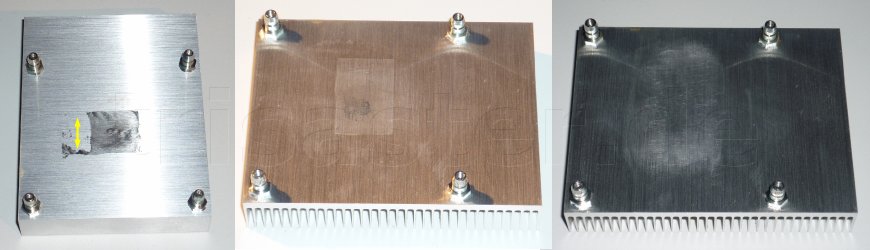

Bei den Kühlkörpern gehst du im Grunde ersteinmal genau so vor, wie bei den Prozessoren, sprich erhitzen, grob abwischen, dann Isopropanol nehmen und die Reste entfernen. Es bleiben aber dennoch Rückstände, die sich so leicht nicht entfernen lassen, wie du auf den Bildern unten siehst. Du kannst (musst aber nicht) das mit Sandpapier entfernen. Zuerst verwendest du etwas groberes (z.B. P400) und schmirgelst die Oberfläche leicht runter. Dabei kreisende Bewegungen machen, gut drücken. Danach ganz feines Papier nehmen (P1200), diesmal aber mit leichtem Druck und kreisenden Bewegungen drüber gehen. Reinige die Oberfläche nochma mit Isopropanol und die Obefläche ist sauber und dazu noch glatter als vorher. Das fühlt man eigentlich recht gut, wenn man mit dem Finger drüber fährt.

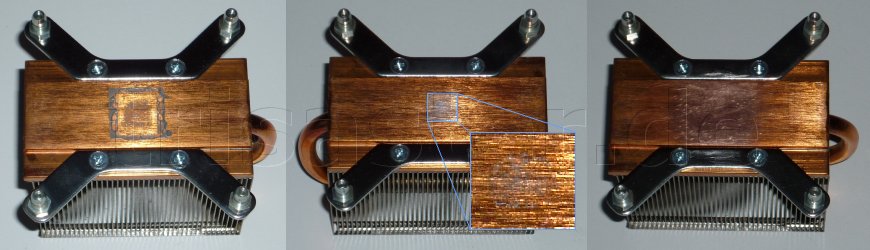

Beim CPU Kühler sieht das so aus,
... beim GPU Kühler so. Der GPU Kühler hat etwas tiefere Rillen. Da bekommst du die Wärmeleitpaste am besten runter, wenn du gegen die Rillen reibst (Pfeilrichtung).
