Cell IHS entfernen

[Takeshi]

Frag mich eh, wo die herkommen. Kaufen die Kontainerweise defekte Konsolen an und löten die da aus? Oder können die echt welche in einem Werk abgreifen? Kann ich mir nicht ganz vorstellen.

[grave_digga]

Frag mich eh, wo die herkommen. Kaufen die Kontainerweise defekte Konsolen an und löten die da aus? Oder können die echt welche in einem Werk abgreifen? Kann ich mir nicht ganz vorstellen.

Das wird das Zeug sein das durch die Qualitätskontrolle fällt.

[Hellraiser]

man hat schon bei den ganzen BGAs gesehen das sie gebraucht waren
hatte echt noch keinen neuen in der hand
nur wenn sie als neu beschrieben waren, haben sie auch so ausgesehen
es wird dann aber wohl so sein wie grave_digga es beschrieben hatte

[walkabout]

Mahlzeit

Auf wieviel Millimeter schleift ihr eigentlich die Feilen/ den scraper?
Oder besser, wie groß ist der Silikonspalt?

[Hellraiser]

auf der vorderseite hast du eine öffnung,
da fehlt also silikone
und das werkzeug sollte da reinpassen ohne kraftaufwand natürlich

[walkabout]

Also so lange schleifen, bis das da drunter paßt....?
mal den Bandschleifer anwerfen

[Hellraiser]

das teil muss dann aber glat sein und keinen grad haben

[Takeshi]

auf der vorderseite hast du eine öffnung,
da fehlt also silikone

Es ist auf der Rückseite und es heißt "Silikon"

und das werkzeug sollte da reinpassen ohne kraftaufwand natürlich

Da kam ich mit meiner Feile auch locker rein, aber durch das Silikon kam ich trotzdem selbst mit erheblichem Kraftaufwand nicht.

[Hellraiser]

Da kam ich mit meiner Feile auch locker rein, aber durch das Silikon kam ich trotzdem selbst mit erheblichem Kraftaufwand nicht.

dann ist die feile nicht richtig geschliffen worden
wenn die feile so dünn ist une keinen grad hat, ist das schon mal gut

anschließend mache ich noch auf der seite mit der ich die feile durch das silikon ziehe
eine art keil aus dieser seite, wie etwa bei einer klinge
aber nur ganz wenig
dazu nehme ich einen schleifstein mit dem man z.B. klingen schärt
da hebe ich die feile etwas schräg und fahr ein paar mal drüber
das reicht dann und sill auch nur an dr kante sein
hilft der feile dann beim eindringen und verdrängen des " Silikon "

[Takeshi]

Die Feile hab ich so bekommen (weiß grad gar nicht mehr von wem ) und das war nicht seine erste. Der IHS saß meiner Meinung nach einfach recht tief, denn mit dem BGA-Schaber ging es auch etwas schwerer. Aber es ging.

[Hellraiser]

das kommt noch dazu, das es manchmal auch hatrnäckig sein kann
aber ich benutze noch immer meine 2. feile da ich die erste mal durch eine zweckentfremdung beschädigt hatte

[walkabout]

ich hab mir auch mal paar BGA scraper kommen lassen
Der ist ja von Hause aus schon ein wenig gebogen. Jetzt noch schleifen und ich hoffe, es klappt

[Takeshi]

Die sind nicht alle gebogen, das ist schlicht die Qualitätsschwankung Aber die lassen sich durch den Aufbau des Griffs leicht biegen.

[walkabout]

Also meine haben eine 10-15 Grad Biegung
Damit kommt man optimal an den IHS ran. Super, Qualitätsprüfung

[Takeshi]

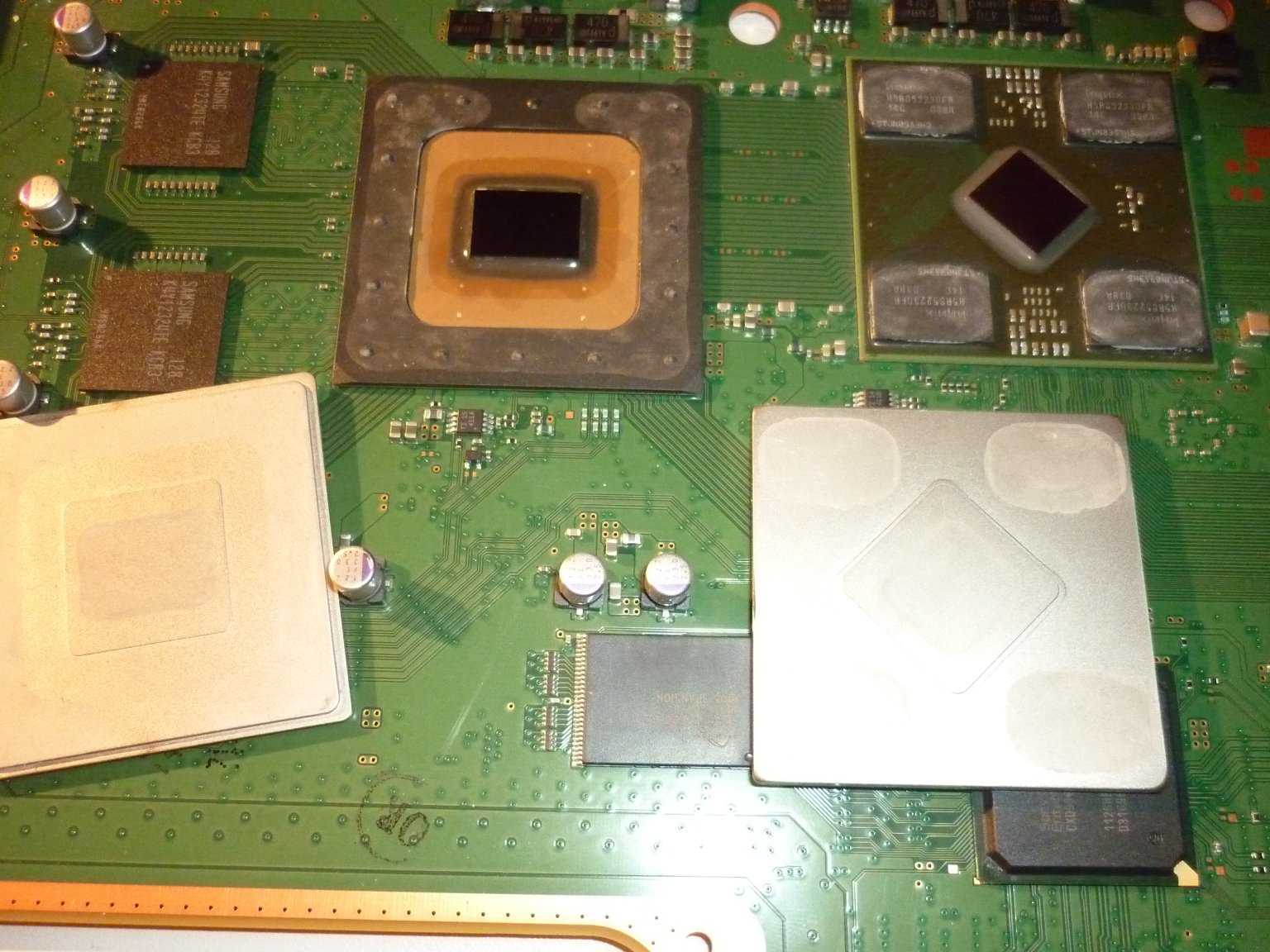

Hab gerade die IHS bei der v10 entfernt. Der vom Cell (CXD2996BGB) ging richtig schlecht ab. Als er dann runter war, war ich etwas verwundert, wusste aber, wieso der so schlecht runter ging. Das will ich euch nicht vorenthalten.



Einerseits ist das echt besser, denn durch den Rand auf dem PCB ist es fast unmöglich den Cell beim Entfernen des IHS zu beschädigen. Die Hubbel darauf machen es aber richtig schwer mit irgendwas dazwischenzukommen, ich hab mir da fast einen abgebrochen.

In der v9 sind die Cells auch schon teilweise verbaut, manchmal aber auch noch die alten. Die erkennt man aber auf jeden Fall an dem Kunststoffrand und den abgeflachten Ecken.
