Dieses Tutorial beschreibt, wie man eine PS3 v7 (CECH-2004) bis zum Mainboard zerlegt.

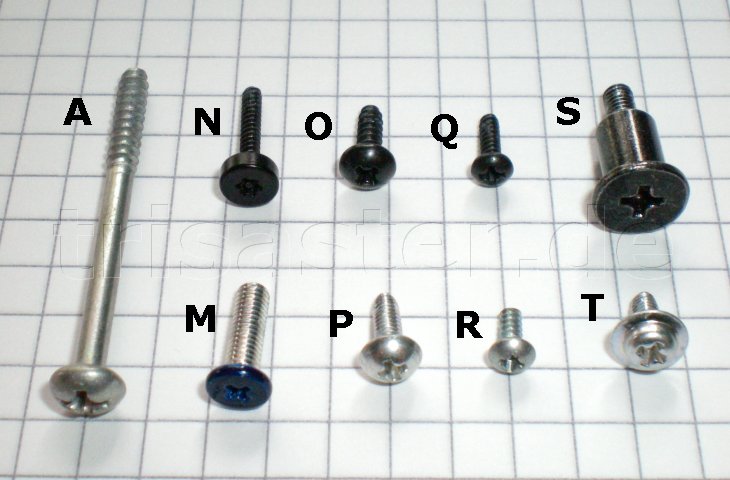

Jeder Schraube wurde ein Buchstaben zugeordnet, damit man beim Zusammenbauen nicht nur weiß, wohin eine Schraube kommt, sondern auch welche.

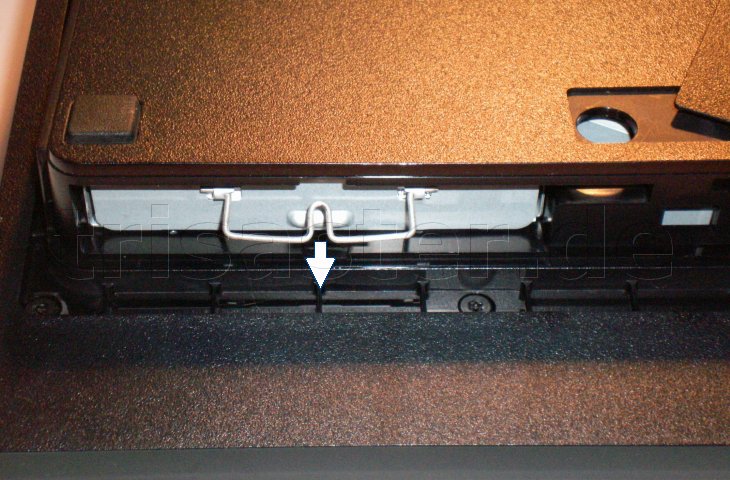

Schraube zu erst die Festplatte heraus. Entferne dafür die Abdeckung und dann die Schraube.
Schiebe die Blende zur Seite, um sie abzunehmen.
Zieh die Festplatte aus der Konsole.

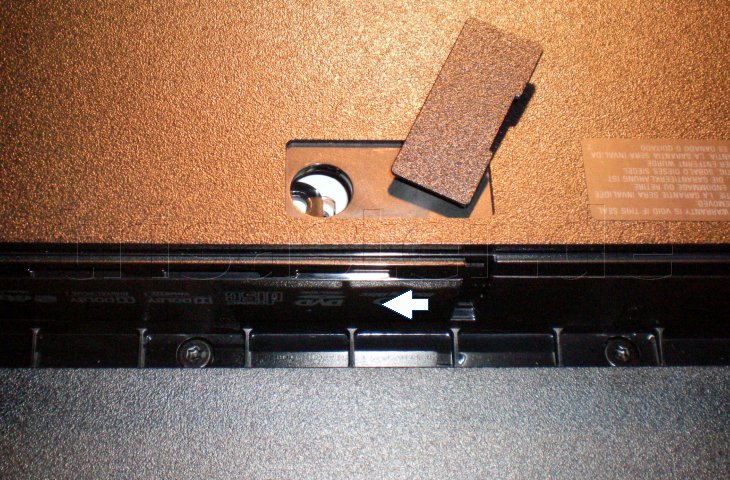

Zieh das Siegel ab und entferne die Abdeckungen, um die Schrauben heraus zu drehen.

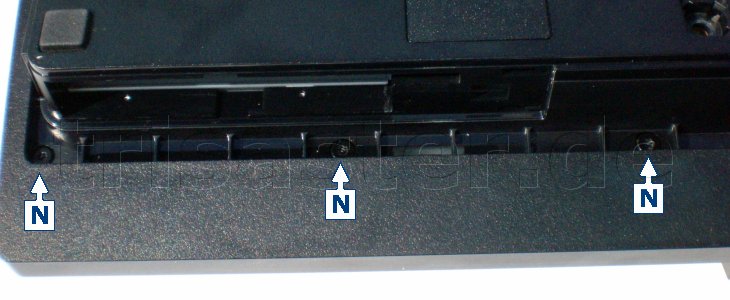

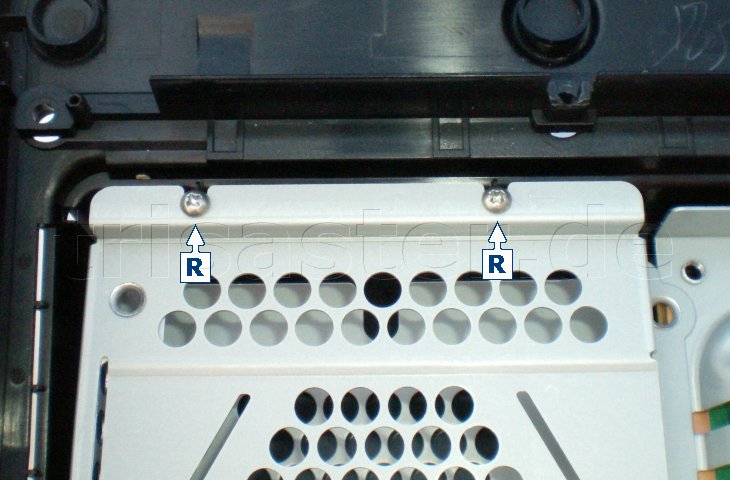

Es befinden sich noch 3 etwas versteckte Torx Schrauben (T8) auf der Unterseite, nicht vergessen! Danach kannst du den Deckel der PS3 hinten hoch klappen, und ihn dann runter nehmen.

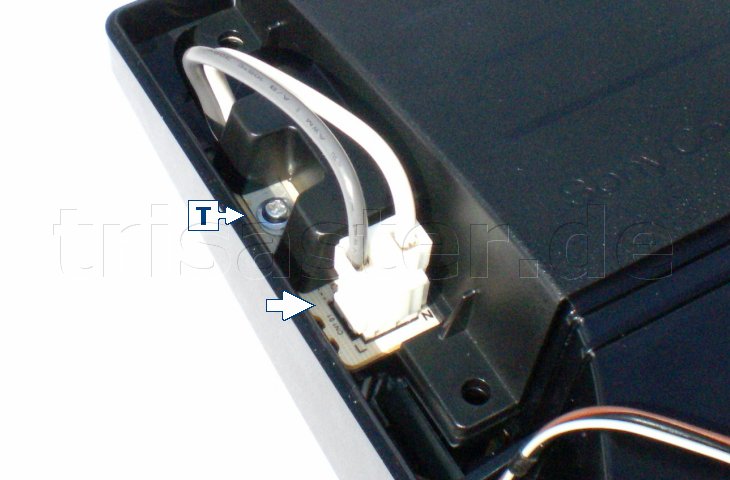

Löse das Kabel und die Schraube am Netzteil sowohl auf der rechte, ...

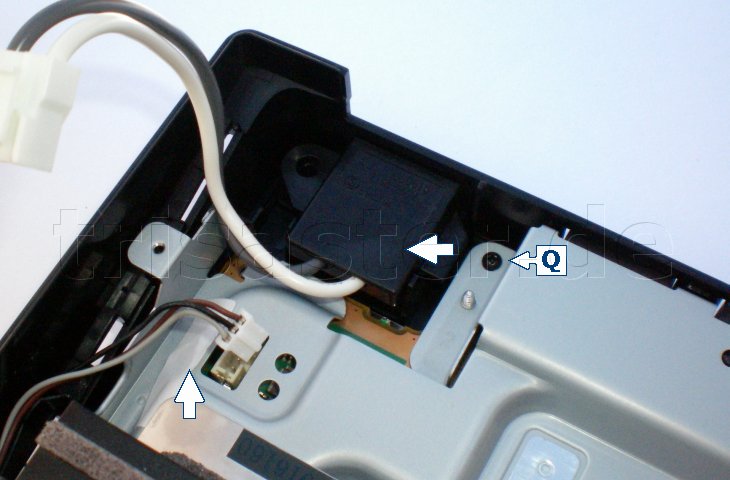

... als auch auf der linken Seite.

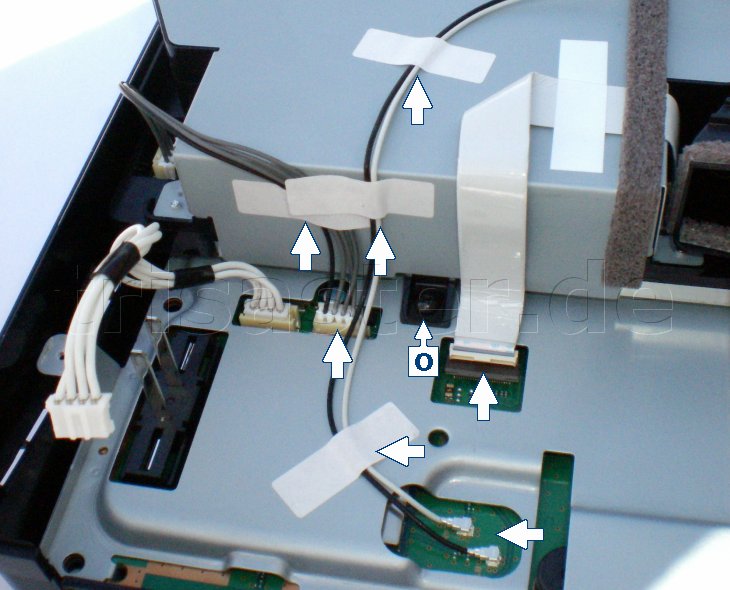

Nun musst du etliche Kabel herausziehen. Bevor du das allerdings machst, solltest du die Kabel unter den Klebestreifen heraus holen.

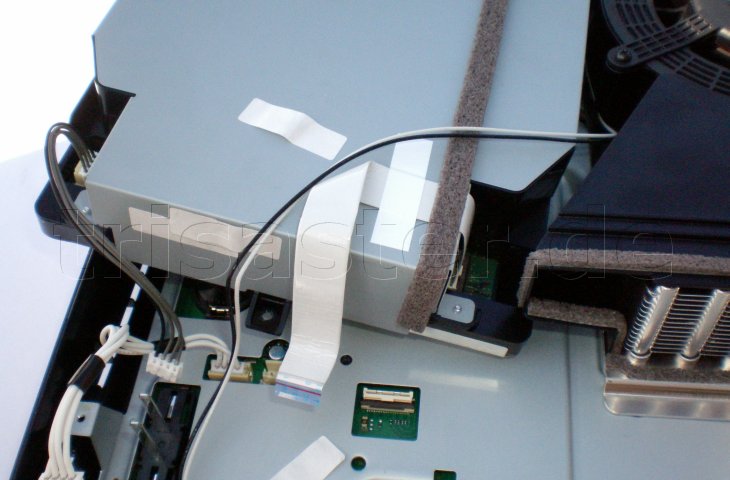

Um das Flachbandkabel des Laufwerks aus der Buchse zu bekommen, musst du die braune Klappe nach oben drücken, beim Zusammenbauen nach dem Hereinstecken des Kabels wieder nach unten drücken.

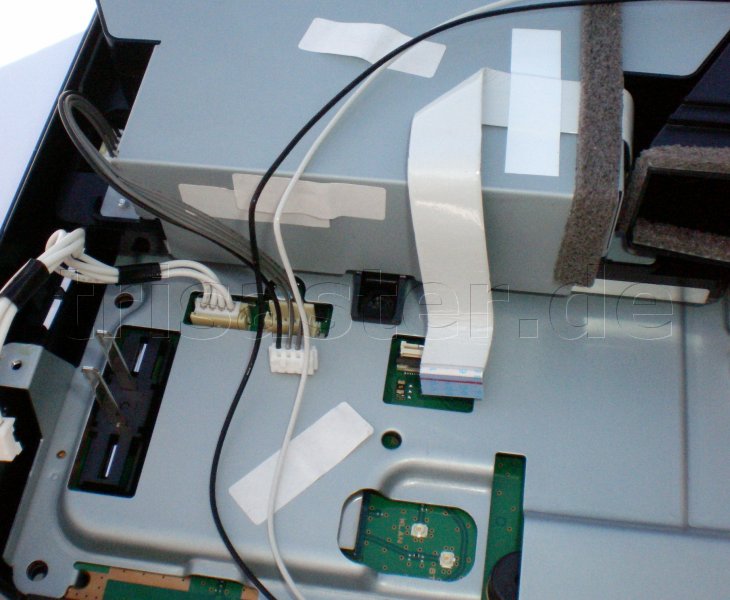

Sieht dann so aus.

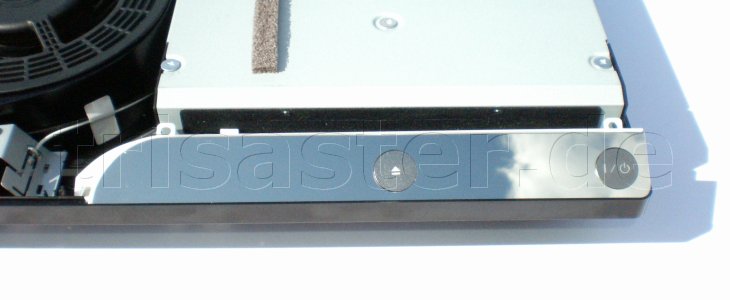

Das Tastenfeld lässt sich mit etwas Druck hinten anheben.
Zieh das Laufwerk seitlich raus.

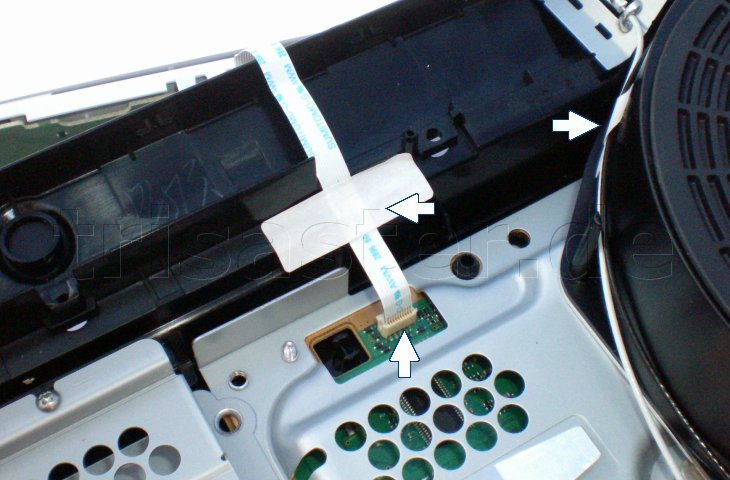

Jetzt kommst du auch an den Anschluss für das Tastenfeld heran. Entferne das tastenfeld samt Kabel und löse auch das Kabel rechts von dem Klebestreifen!
Kabel vom Lüfter raus ziehen, sowie die Netzbuchse. Die kannst du entfernen, indem du am Kabel leicht ziehst. Nun noch die Schrauben hier, ...

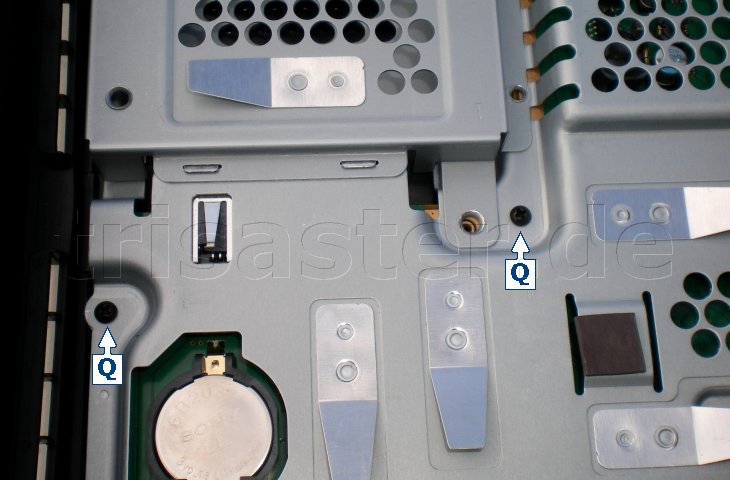

... hier, ...
... und hier raus schrauben.

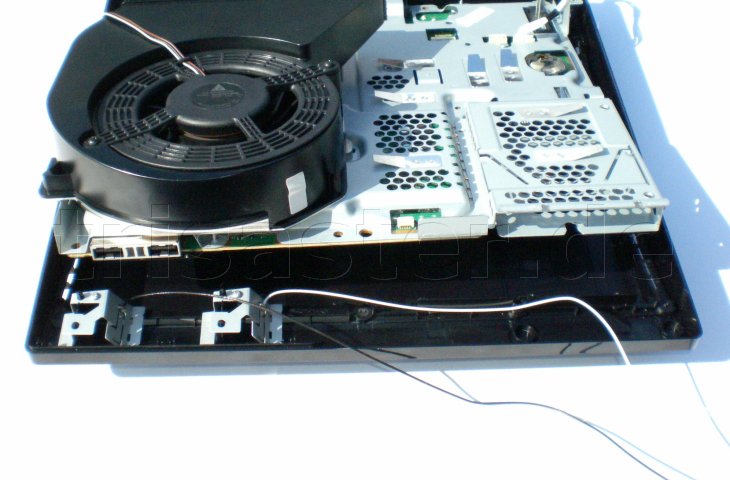

Das Mainboard ist jetzt lose und lässt sich an der Vorderseite hoch heben, dann raus ziehen. Achte dabei darauf, dass du die beiden Kabel von WLAN nicht beschädigst.

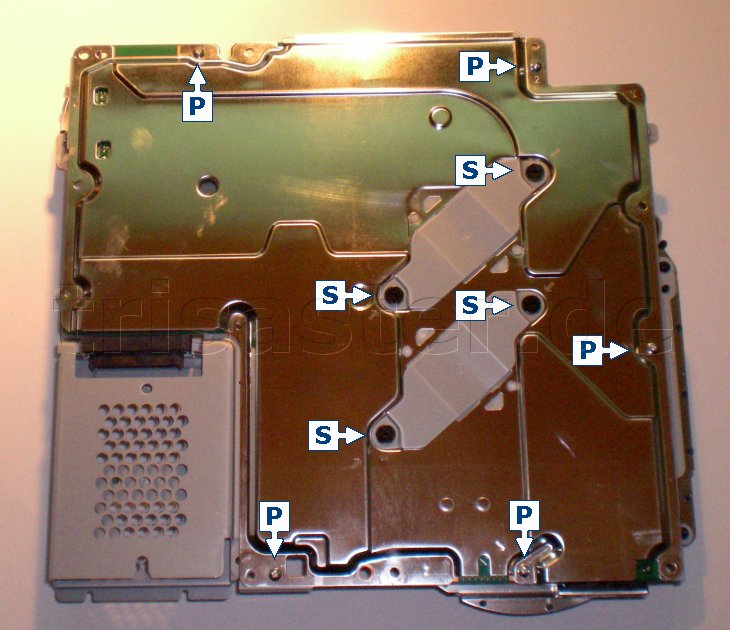

Wenn du beim nächsten Schritt die Schrauben (S) löst, musst du danach neue Wärmeleitpaste auftragen! Wenn du keine hast, bleiben lassen.

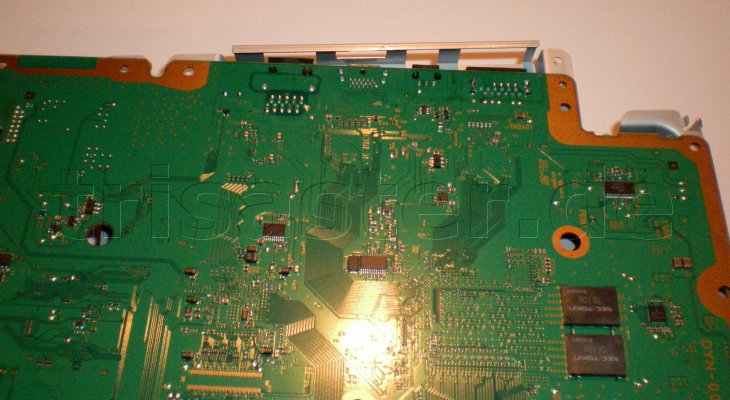

Hast du das Blech entfernt, hebe das Board wie auf dem Bild hoch (geht etwas schwer), ...

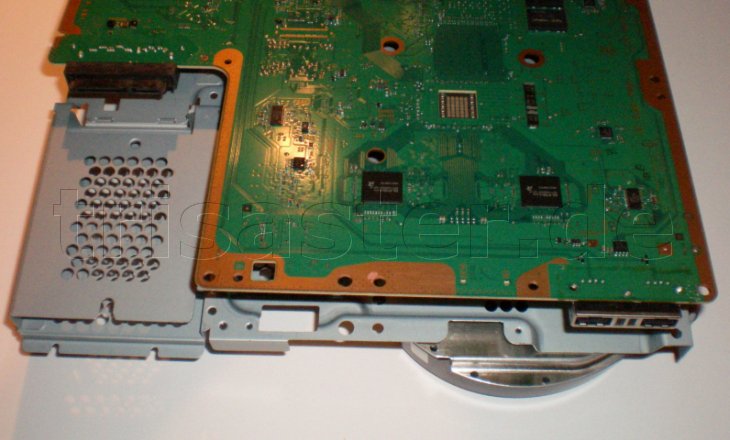

... dreh es etwas und dann bekommst du es raus.

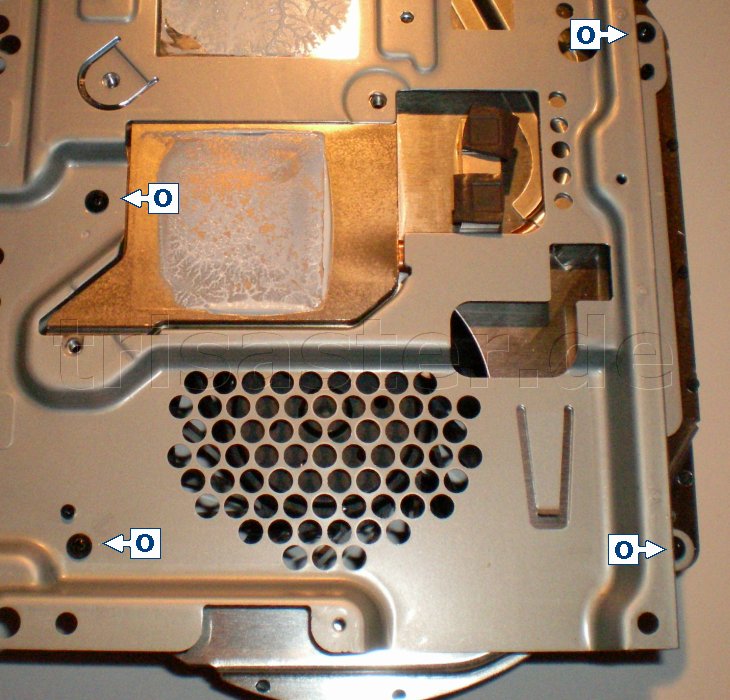

Willst du den Kühler noch vom Blech trennen, schraube die 4 Schrauben auch noch raus. Das machts eventuell etwas einfacher die Wärmeleitpaste zu entfernen.
Zusammenbauen geht genau so, nur eben rückwärts. Ich empfehle das nach den Bildern zu machen, nicht aus dem Kopf. Sonst passiert es schnell mal, dass man etwas vergisst, die Konsole dann wieder zerlegen muss, um das fehlende Teil wieder einzusetzen/ anzuschließen.
